随着Intel第12代CPU已经全部发布,高端的i9-12900K,到最入门的赛扬都比前几代产品提升巨大,也让很多小伙伴有了升级或者新装机的想法。不过12代CPU对应的主板也比较复杂,从高端的Z690系列,到中端的B660系列,再到入门的H610系列都各有侧重,还有针对专业市场的H670系列,可以说让小伙伴们有点乱花迷人眼的感觉,不知道买哪款好。
但这时就不由得让人想起DIY圈的“黑话”之一:遇事不决迫击炮!这也是因为微星的迫击炮系列主板一直以不俗的做工用料,合理的价格,稳定的表现而广受认可。
特别是在目前DDR5内存价格还居高不下的背景下,微星B660M迫击炮 WIFI D4主板就成了中高端装机方案里非常合适的一款。我最近也上手了这款主板,本文就为大家详细解析这款主板的设计、用料、功能、做工等细节,后续也会带来实际的装机实测,敬请关注。
开箱&外观解析
先来看看开箱,包装盒的正面已在上图展示,适配DDR4内存的版本会在型号末尾标注出来发,方便大家快速辨认。盒子背面则是这款主板的一些亮点。
随主板附带的配件也非常丰富,包括WiFi天线,SATA线材,说明书,贴纸等等。
特别是这个钥匙型螺丝刀质感很不错,偶尔用来装机也挺好用。
再来看看主板本身,这款采用的是M-ATX的版型,也就是DIY玩家们常说的“中板”,适配M-ATX或者ATX机箱。黑色的PCB上采用了大面积的金属银色散热片覆盖,特别是一体式IO带来的视觉冲击力非常强,拿在手里也很有分量,给人的第一感觉不错。
IO接口一览
接下来,我们详细看看这款主板的内外IO设计和布局。首先是一体式IO面板的设计非常值得好评。这样装机的时候就不用先安装机箱挡板了,也可以避免挡板遗失带来的麻烦。
自带的接口也非常丰富,包括有4个USB 3.2 Gen 1,针对CPU核显输出的HDMI和DP接口,三个 USB 3.2 Gen 2 Type-A,以及1个 USB 3.2 Gen 2×2 Type-C接口(速度达到了夸张的20 Gbps)。网络连接方面则是2.5G有线网口+ Intel AX211 WIFI 6E无线网卡(自带蓝牙5.2),都是很不错的配置。此外,还有ALC1200音频处理芯片带来的7.1声道丰富音频输出口(包括S/PDIF接口)。这套后置IO对大多数用户来说非常够用,颜值也相当不错。
再看看内置插槽和插针的设计。CPU部分自不必多说,使用的Intel第12代酷睿标配的LGA1700插槽。
2个漂亮的冰霜铠甲下面,则是M.2固态硬盘插槽,2个都是PCIE 4.0规格,不过01号是直连CPU的,推荐优先安装在这里。
PCIE插槽方面,位于2个寒霜铠甲之间的显卡PCIE 4.0插槽还采用了金属装甲加固设计,可以更好的防止显卡压弯插槽的风险,颜值和整体的使用耐久度也更好。
另外还有一个PCIE x16 (PCIE 3.0规格)和一个PCIE 3.0 x1的拓展插槽。在底部的一排插针中,还包含有12V和5V这两个主流规格的RGB灯控插针,可以方便的控制各类RGB风扇和灯条了。

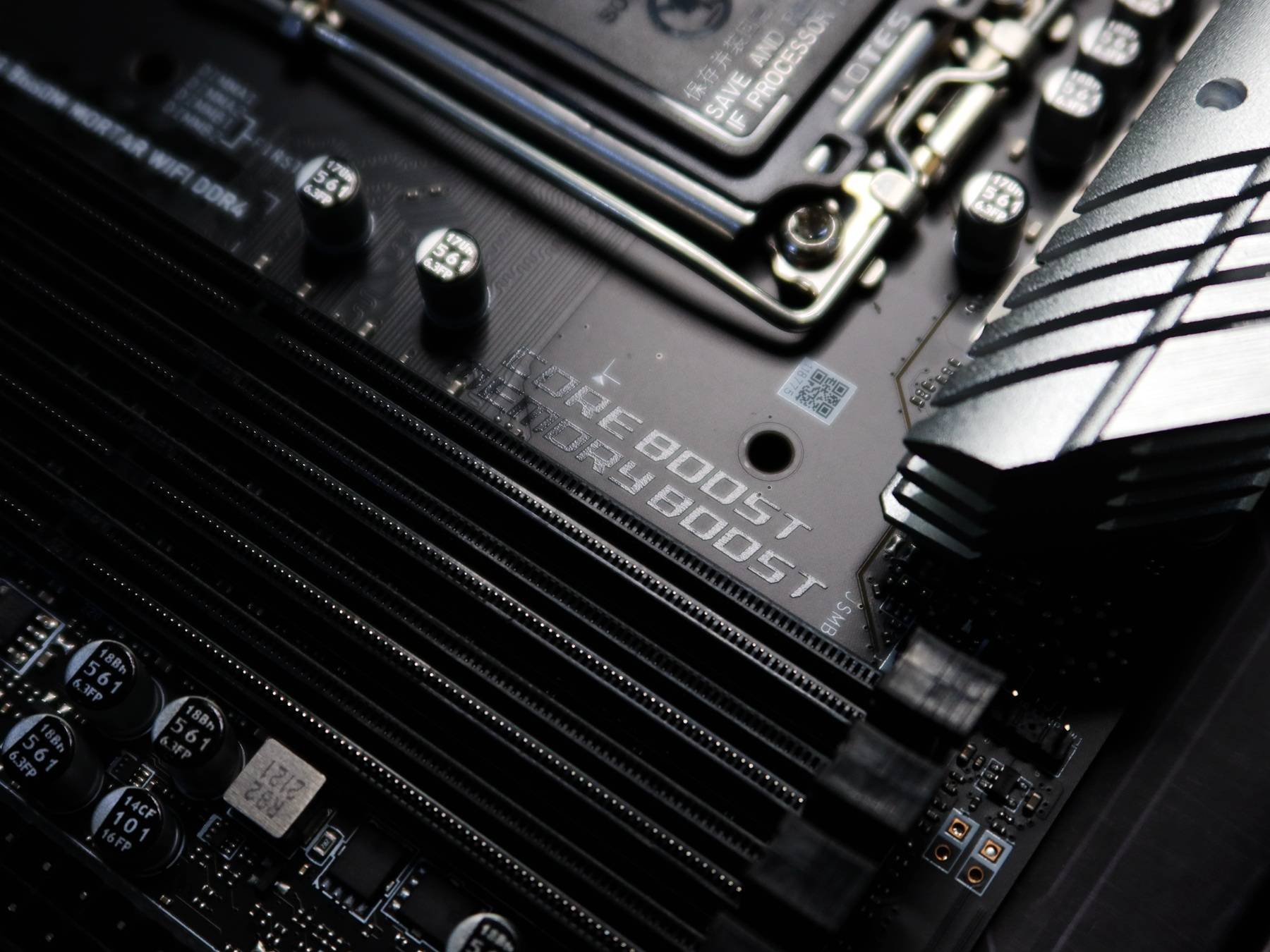

4x DDR4内存插槽,最高支持128GB的总容量,配合微星的DDR4内存加速引擎,理论上可以支持4800 MHz+的内存超频能力,当然这个还是要以内存的实际情况为准,不过在内存性能上可以说这款主板的舞台很大。
值得一提的是,设计师很细节的在散热铠甲的缝隙处留了一个机箱风扇插针的位置,如果需要连接机箱后出风风扇的话会方便不少。
主板的开关控制插针设置在角落处,更方便和机箱上的开关、重启等线材连接。
做工&用料
作为迫击炮,这款B660M的做工用料也没有让人失望,大面积的金属散热模块非常有质感,也的确能提升主板上各元器件的散热效率。
在区分B660主板定位的CPU供电上,B660M迫击炮也确实强悍, 12+1+1 Dr.MOS 供电模块都是一体式封闭电感与黑金电容的高端货,可以提供12路60A的CPU智能供电。
配合2*8 Pin 的 CPU 供电接口别说是i5、i7了,即使带i9-12900K默频也是杠杠的。只不过非Z690主板没法CPU超频了。

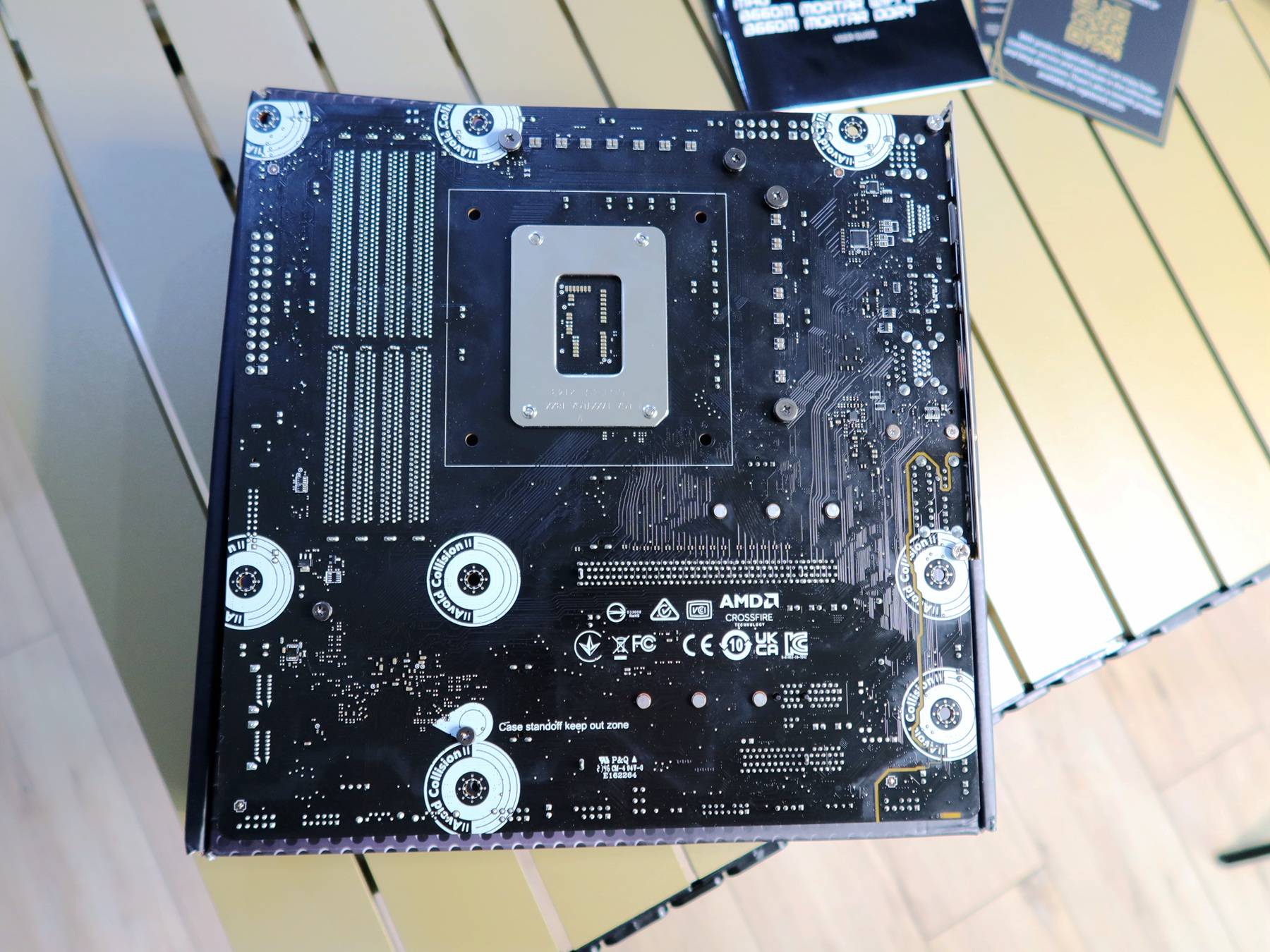

主板背面的做工也同样精致,焊点清晰利落,还有加固CPU区域的背板。
用于把主板固定到机箱上的位置还有专门的涂料来进一步提升耐用性,也可以比较好地降低电路板在安装过程中被磨花的潜在风险。
总结
好了,以上就是关于微星B660M迫击炮 WIFI D4主板的实物解析内容了,应该说这款准备还是延续了微星迫击炮系列的有点,外观好看,做工用料均属上乘,供电很足,自带WiFi拓展性也很好,一体式IO不仅好看装机也方便,配合DDR4内存的支持更加凸显了性价比。
CPU搭配推荐上从i5-12400/i5-12400F到i7-12700/F/K都可以胜任。特别是不能超频的i7-12700 CPU,搭配这种高端B660非常合适了。当然装i9-12900K供电模块也是够用的,只不过还是推荐i9用户搭配Z690主板一步到位啦。再后续的文章中,我还会带来这款主板的装机+实测内容,以及对BIOS系统的解析,感兴趣的小伙伴们请关注。
